SI24R2H
超低功耗高性能 125KHz 接收与 2.4GHz GFSK 无线发射单芯片
产品概述
-
发射工作在 2.4GHz ISM 频段
发射兼容 BLE 4.2
接收工作在 15KHz-150KHz
内置 32 次可编程 NVM 存储器
3.3V 编程电压
集成低电压自动报警功能
集成温度报警与防拆卸报警功能
集成防冲突通信机制
具有超低功耗自动发射/125KHz 触发发射功能
内置三通道低功耗 ASK 接收机
可编程 16bit/32bit 曼彻斯特编码唤醒
125KHz 接收灵敏度 60uVRMS
集成 125KHz 触发进出门自动检测功能与位置定位功能
集成 125KHz 无线编程功能
外接 NTC/SHT21/MLX90615 温度传感器
内置 10bit 数字温度传感器
内置 3KHz RCOSC 和硬件 Watchdog
发射调制方式:GFSK/FSK
接收调制方式:ASK
发射数据速率:2Mbps/1Mbps/250Kbps
最低待机电流 1uA
宽电源电压范围:2.1-3.6V(发射)
宽数字 IO 电压范围:1.9V-3.6V
可编程发射功率:14dBm~-3dBm
发射电流: 18mA(0dBm)
125KHz 最低监听电流 3.3uA
最高 10MHz 四线 SPI 接口
发射数据硬件中断输出

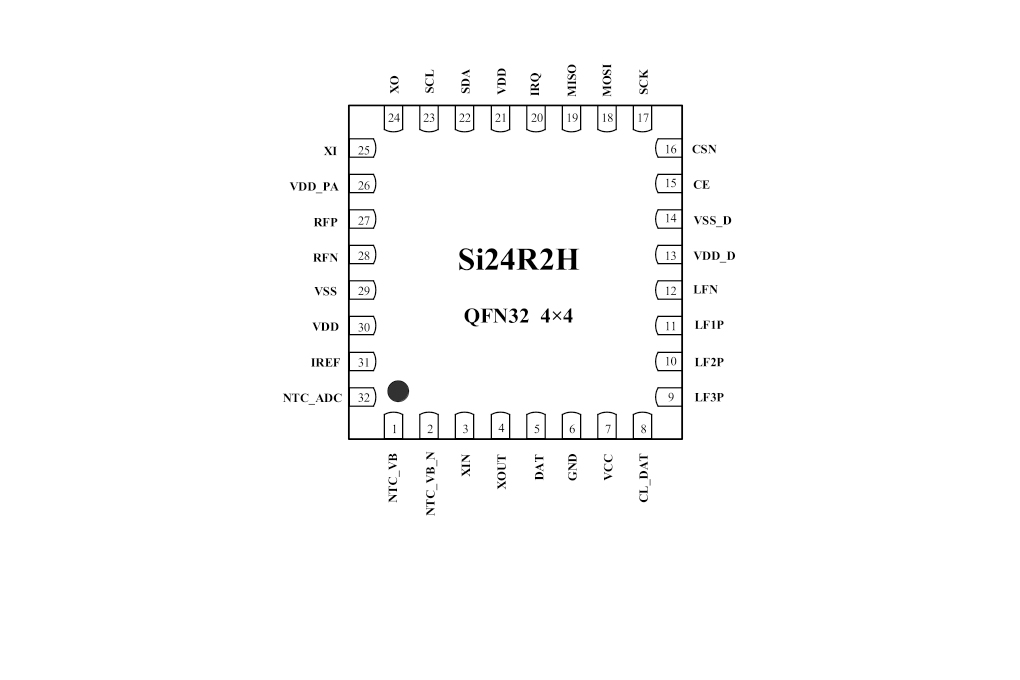

QFN32 4x4 封装
32.768KHz 晶振可选
低成本 16M 晶振:16MHz±20ppm
兼容 Si24R1 和 Si24R2X 发射功能
-
QFN32
-

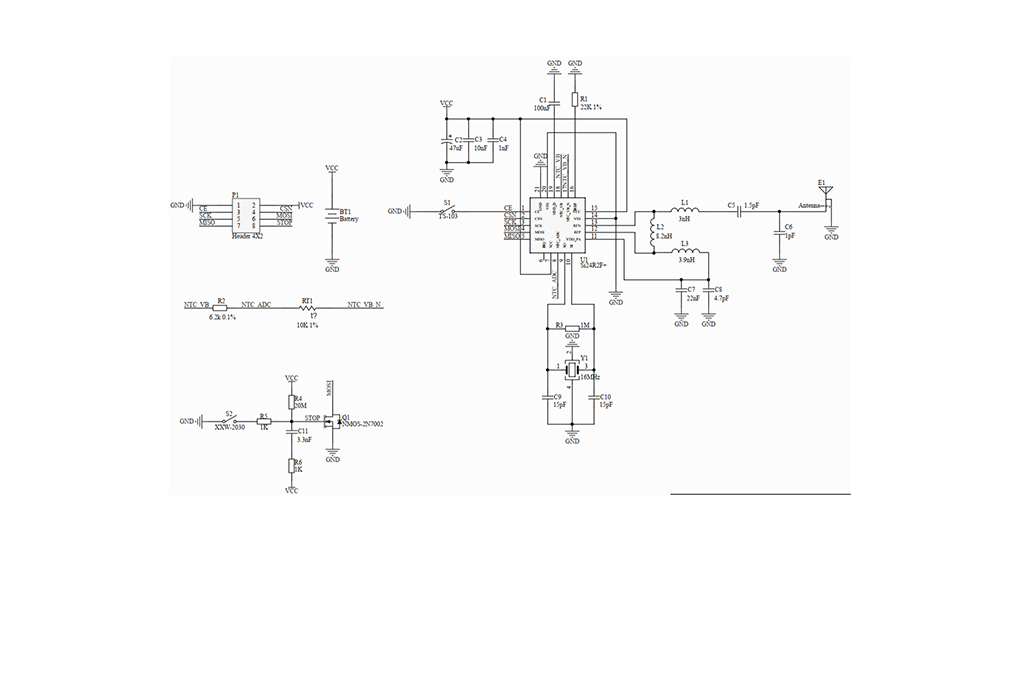

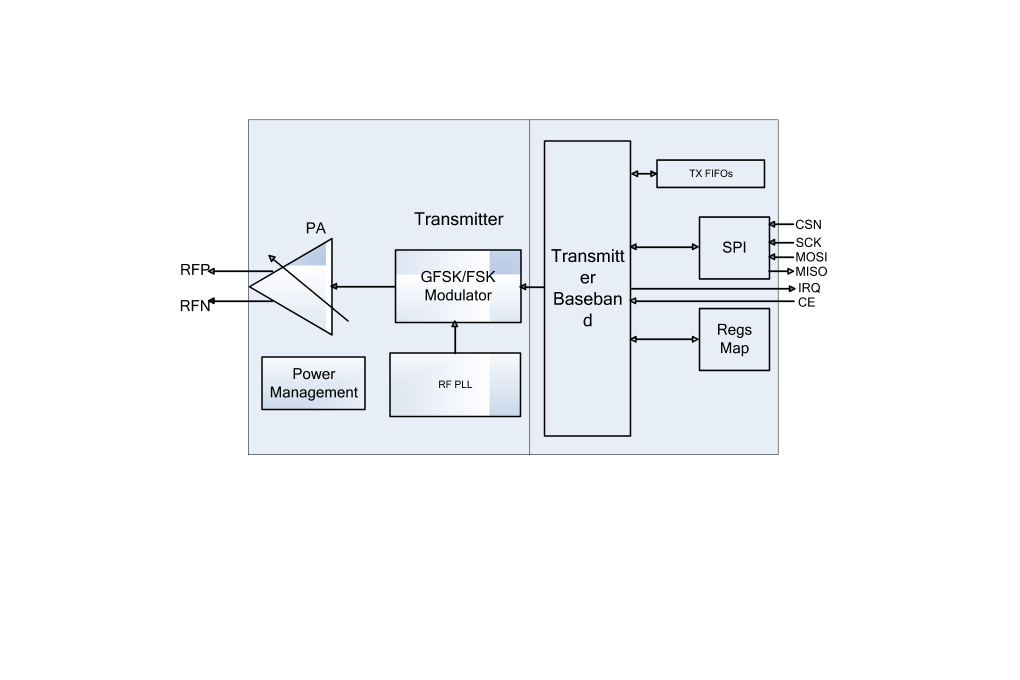

Si24R2H为深圳市动能世纪全国总代理南京中科微的一颗2.4G无线发射与125KHz接收为一体的芯片,且提供全方面的技术支持。 Si24R2H 是一颗工作在 2.4GHz ISM 频段发射和 125KHz 接收,专为超低功耗无线应用场景设计,集成嵌入式基带的无线收发单芯片。发射工作频率范围为 2400MHz-2525MHz,共有 125 个 1MHz 带宽的信道,接收工作频率范围为 15KHz-150KHz。 Si24R2H 采用 GFSK/FSK 数字调制与解调技术。数据传输速率与 PA 输出功率都可以调节,支持 2Mbps,1Mbps,250Kbps 三种发射数据速率。高的数据速率可以在更短的时间完成同样的数据收发,因此可以具有更低的功耗。 Si24R2H 内置三通道 ASK 接收机,可检测 15KHz-150KHz 之间的 LF 载波频率的数据信号,并触发 2.4GHz 发射,发射内容可配置。支持 16 位或 32 位曼彻斯特唤醒模式以及自动进出门方向判断,支持通过 125KHz 接收机实现内部 NVM 无线编程,非常方便批量生产。 Si24R2H 内置多种温度传感器及接口,内部集成 10bit 数字温度传感器,可外接 NTC电阻或者 SHT21 温湿度传感器及 MLX90615 红外温度传感器,实现人体体温测量。 Si24R2H 支持发射 BLE4.2 标准的数据包,可以方便的向手机传输数据。 Si24R2H 针对低功耗应用场合进行了特别优化,Si24R2H 开启自动发射功能,内部Watchdog 与内部 RCOSC 时钟工作,内部 Timer 计时器开始计时,芯片工作在睡眠状态下,所有寄存器值与 FIFO 值保持不变,RTC 与看门狗工作,此时待机电流仅为 1uA。当内部 Timer 计时器或 125KHz 触发唤醒,自动发射控制器自动完成数据从 NVM 存储器的装载与发射,数据发射完成后,芯片立即进入睡眠状态。Si24R2H 的平均功耗非常低,特别适合纽扣电池供电的应用系统。 Si24R2H 操作方便,不需要外部 MCU,即可以自动完成数据的装载与发射。NVM存储器可以存储寄存器配置与发射的数据内容,掉电后不会丢失,数据可保持 10 年以上。在 3.3V 供电电压下,无需外部高压,外部 MCU 可以通过芯片的四线 SPI 接口或者 125KHZ 无线完成 NVM 的配置编程,芯片最大可编程次数为 32 次,芯片支持 NVM 加锁,防止 NVM 配置数据回读,保证用户数据安全。 Si24R2H 不需要 32.768KHz 晶振,通过 125KHz 接收机同样可以实现高精度的位置定位,适用于各种物联网应用以及 PKE 无钥匙系统,Si24R2H 具有非常低的系统应用成本,不需要外部 MCU,仅少量外围无源器件即可以组成一个有源 RFID 无线数据收发系统。
应用领域
关联产品
技术问答
SI24R2H 常见技术问题Q&A解答
01
Q:Si24R2F报警功能的作用?
A:防拆报警针对资产管理,当固定资产被拆除时芯片会发出报警信号。低压报警用来检测电池电压及容量,替换发射和按键发射都是针对特定应用,也可以延伸应用,具体可以从芯片数据手册及相关说明了解。
02
Q:Si24R2F与Si24R2F+对比?
A:相同点 两者封装PIN对PIN兼容,均为QFN20 5*5mm,最大发射功率值(12dbm)一致;四种报警功能一致(防拆报警、低压报警、替换发射、按键发射)。 差异点 SI24R2F+集成NTC温度采集功能;增加边沿计数功能;优化BLE4.2广播包发射功能;外围电路参数需要微调。
03
Q:Si24R2F+温度采集精度范围?
A:因为支持外接NTC电阻进行温度采集,所以采集精度取决于外接NTC电阻的采集精度。芯片内部集成的是10 bit ADC。
04
Q:Si24R2F+边沿计数功能怎么实现?
A:通过在MISO引脚外接一个微型震动传感器实现计数,原理是通过芯片编程上位机设置后,通过检测引脚的电平变化实现计数。
05
Q:Si24R2F+编程的次数?
A:较于Si24R2E 128次编程次数,Si24R2F与Si24R2F+ 为64次,而Si24R2H为32次。所以在测试过程中要注意这个问题,并不是可以无限次烧录下载,当编程次数用尽之后,只能更换新的芯片。
06
Q:Si24R2H独占功能?
A:芯片内部集成125K接收模块,能同时实现2.4G数据发射与125K信号接收,可以实现联动。此为针对特定领域,比如校园近距离考勤或者PKE等应用。
07
Q:Si24R2H复杂的上位机?
A:Si24R2H的功能比较复杂,所以上位机相对复杂,遇到不明白可以先查询上位机的帮助按钮,还是不明白可以联系我们。
08
Q:Si24R2H代码?
A:Si24R2H没有代码,几款单发芯片都是发射兼容Si24R1 2.4G协议。
