产品概述
-
蓝牙兼容性
• 全功能蓝牙5.1标准,兼容2.4GHz私有无 线通信协议
• 支持BLE所有4种数据速率(1Mbps/2Mbps/ • 500Kbps/125Kbps)
• 支持广播扩展功能(长包广播包和37个广 播信道) 射频特性
• 支持最高-96dBm接收灵敏度(1Mbps)
• 支持最高-93dBm接收灵敏度(2Mbps)
• 支持最高-99dBm接收灵敏度(500Kbps)
• 支持最高-102dBm接收灵敏度(125Kbps)
• -20 ~ +9dBm可编程发射功率
• 快速自动增益控制电路(AGC)
• 实时数字RSSI输出,精度1dB MCU & Memory
• ARM® Cortex™-M4F, max 128MHz
• SRAM: 392KB
• SFLASH
• OM6621PG/PG-U/PH: 1MB
• OM6621PW: 2MB
• I-Cache: 16K-4way 时钟
• 32MHz crystal, 32MHz RC,
• 32.768KHz crystal, 32.768KHz RC PMU
• OM6621PG/PW 支持电压范围2.7V ~ 3.6V
• OM6621PG-U/PH 支持电压范围1.8V ~ 3.6V
• 接收峰值工作电流 6.8mA
• 发射峰值工作电流 6.4mA(0dBm)
• Deep Sleep模式电流5.8uA (256KB RAM 保持, RC32K on)
• Ultra Sleep模式电流1.6uA (no RAM, no RC32K)
• 集成DCDC BUCK Converter
• 集成锂电池充电功能 (100mA/300mA, step: 25mA, only OM6621PH is not supported this function) 封装和工作环境
• OM6621PG QFN-48 6mm×6mm
• OM6621PG-U QFN-48 6mm×6mm
• OM6621PW QFN-64 7.5mm×7.5mm
• OM6621PH BGA-76 3.5mm×5mm
• -40 ℃~+85 ℃
• OM6621PG/PG-U/PG-S: GPIO都支持 3.3V
• OM6621PW/PH: GPIO都支持3.3V, 部 分GPIO支持1.8V 软件特性
• 功耗优化的链路层固件和协议栈
• 支持蓝牙Mesh标准网络
• 支持多种BLE profiles和应用示例
• 支持HCI controller接口
• 支持6LowPAN
• 支持OTA
• 支持SWD(Serial Wire Debug) interface
• 支持Free Rtos 接口及外设
• OM6621PG/PG-U: 31路GPIO+2路 Input IO
• OM6621PW/PH: 47路GPIO+3路Input IO • 4通道DMA
• 支持QSPI LCD
• 支持QSPI PSRAM
• 两路UART接口,其中一路兼容 ISO7816
• 1路I2S接口
• 3路I2C接口
• 2路SPI接口
• 3路Timer, 支持12路PWM
• RTC
• WDT
• 3路QDEC
• 8路单端或差分12位 ADC,max 16Msps (可配置精度和采样率) • 音频ADC
• 16位ADC
• 支持PDM, IIS
• 信噪比达93dB
• PINMUX自由配置各类接口 安全和加密
• 集成AES-128加密
• 真随机数发生器
-

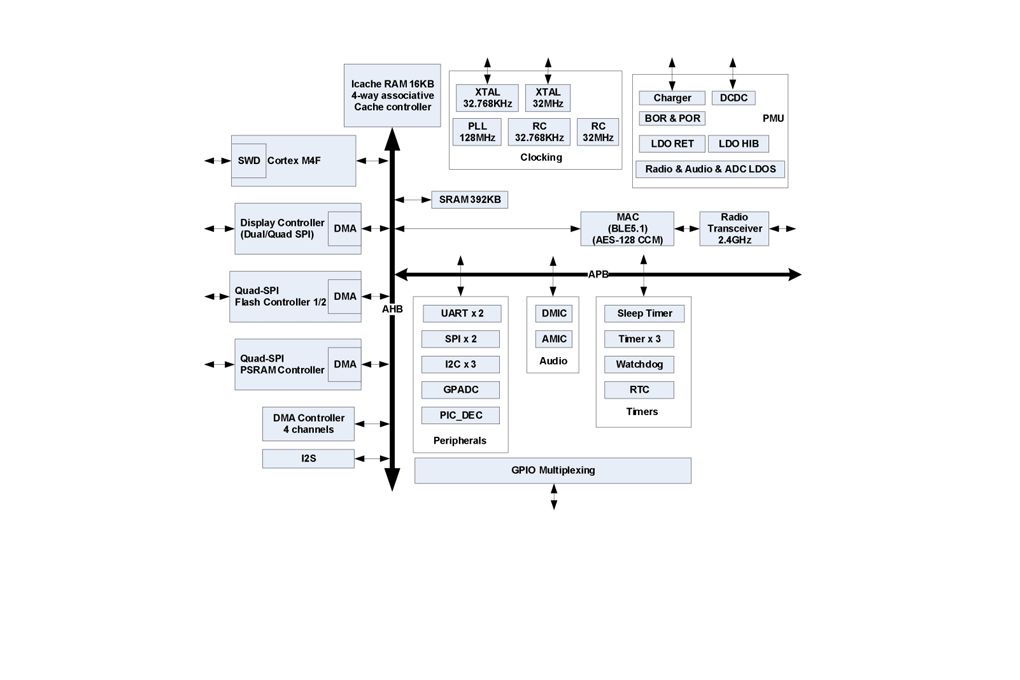

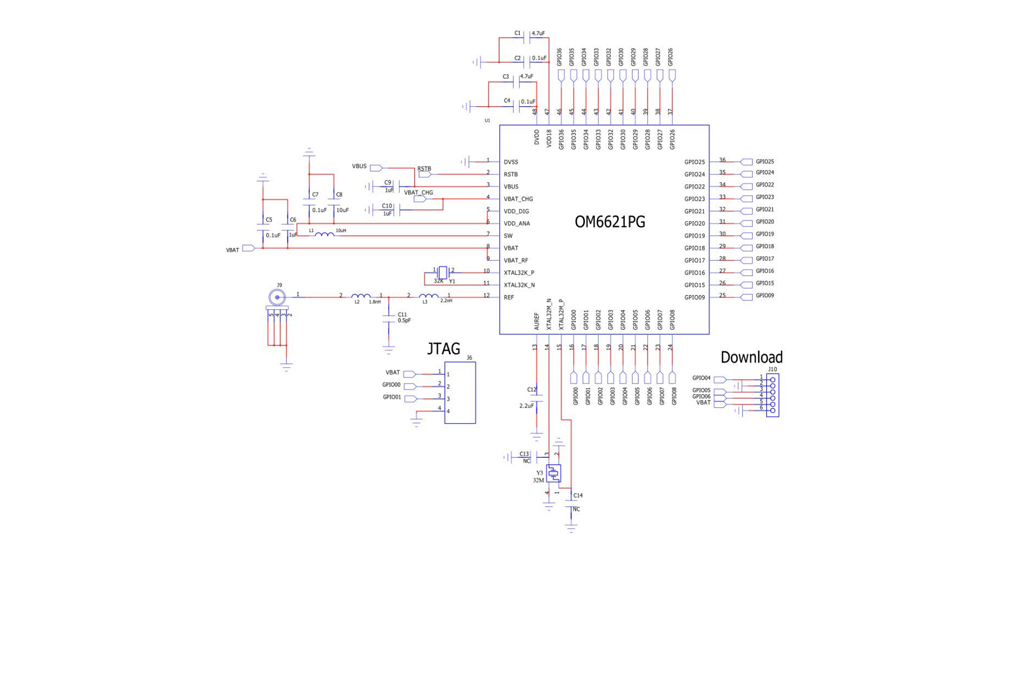

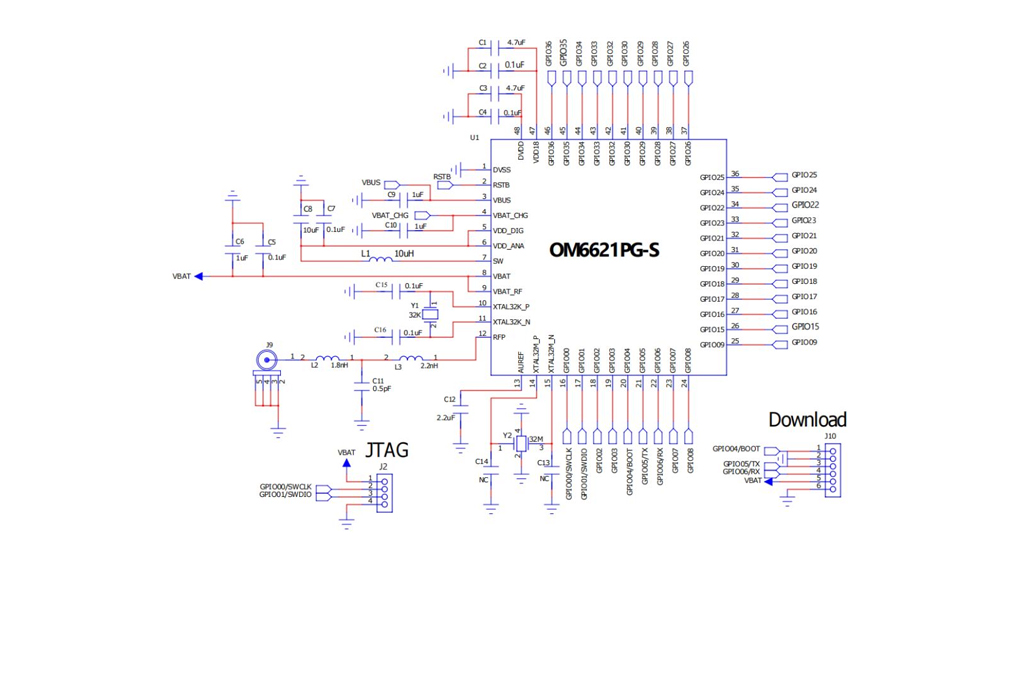

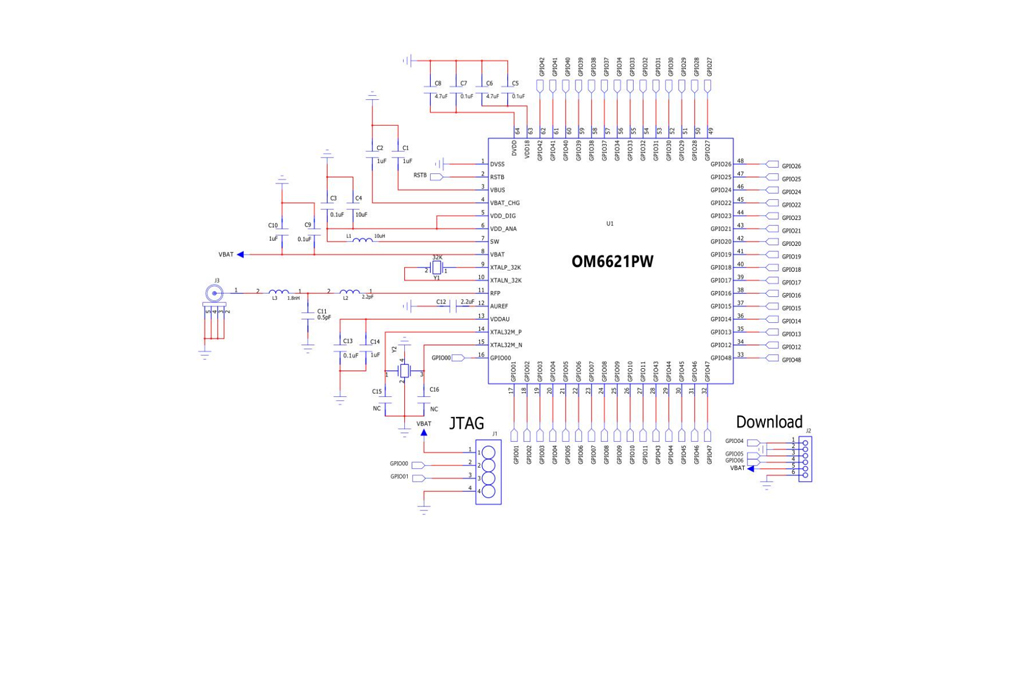

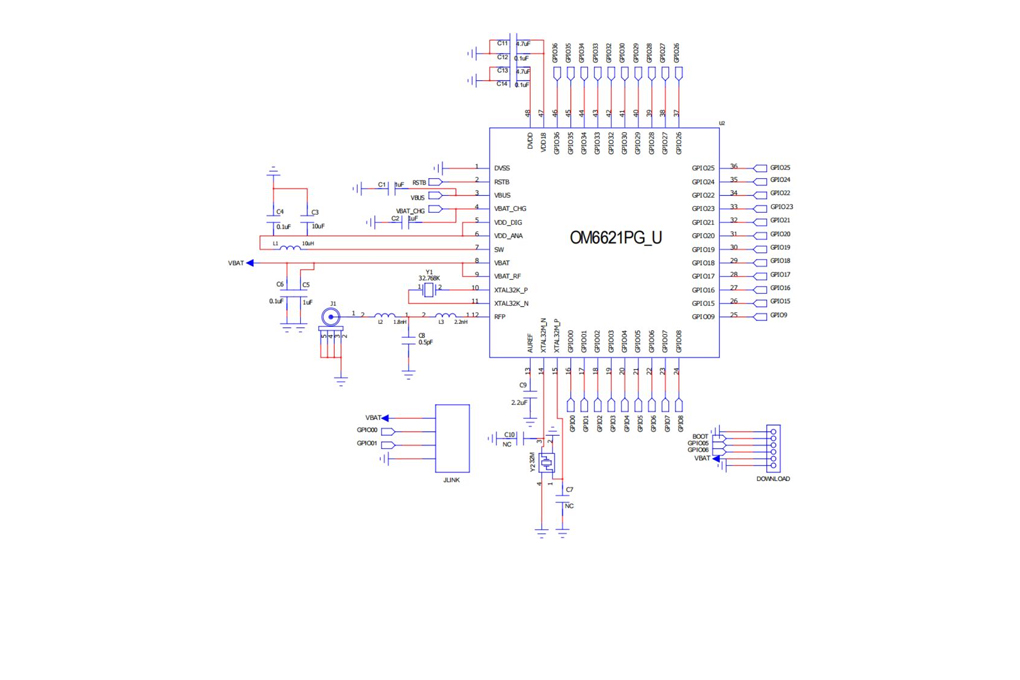

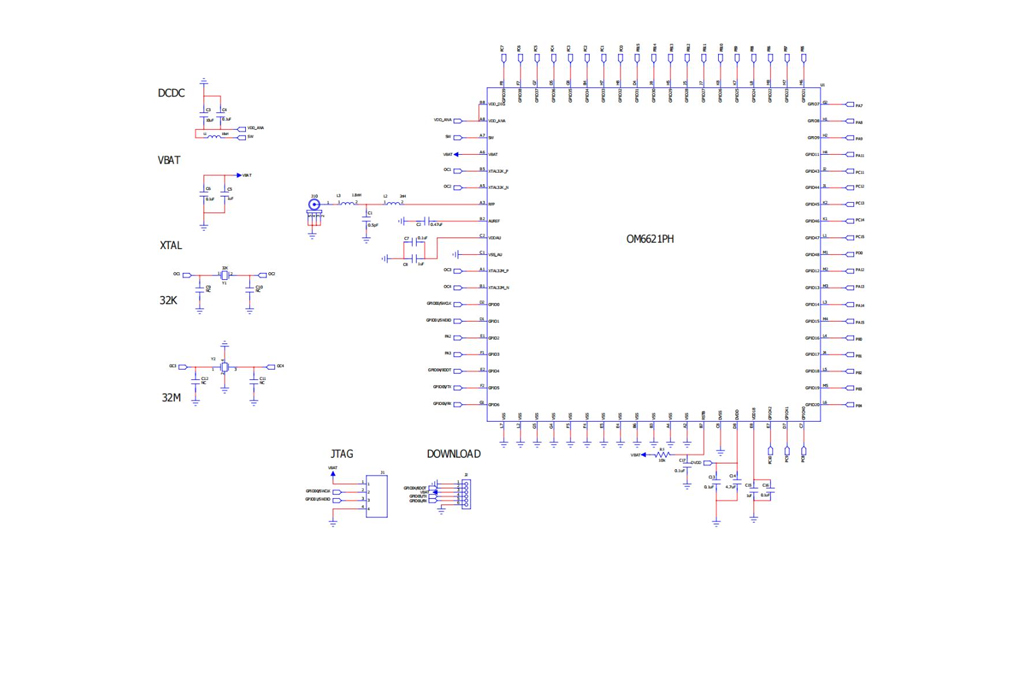

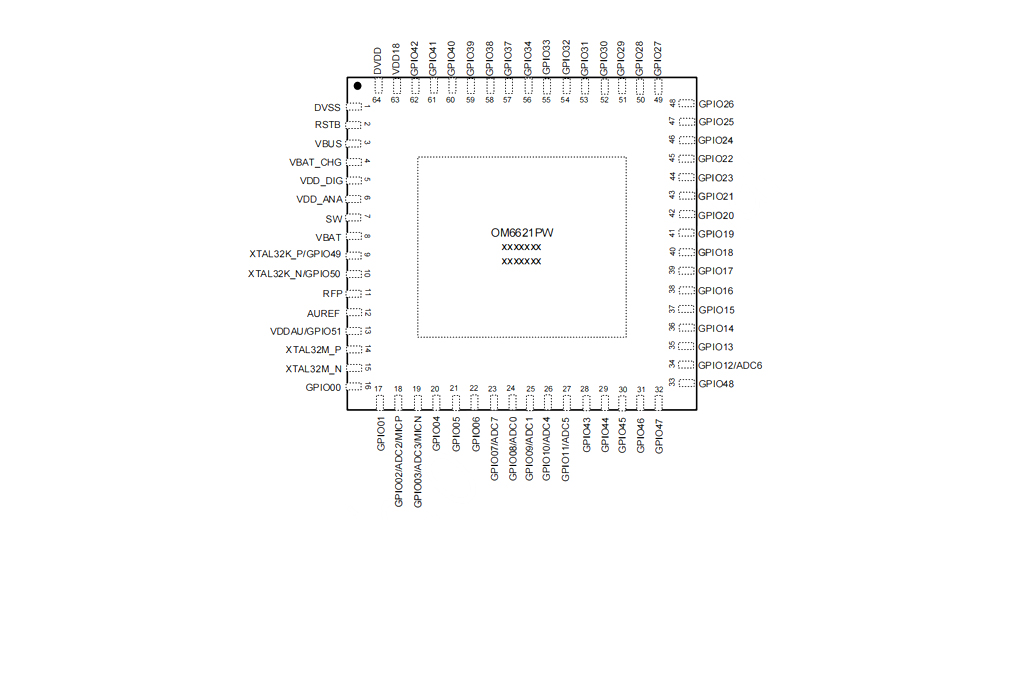

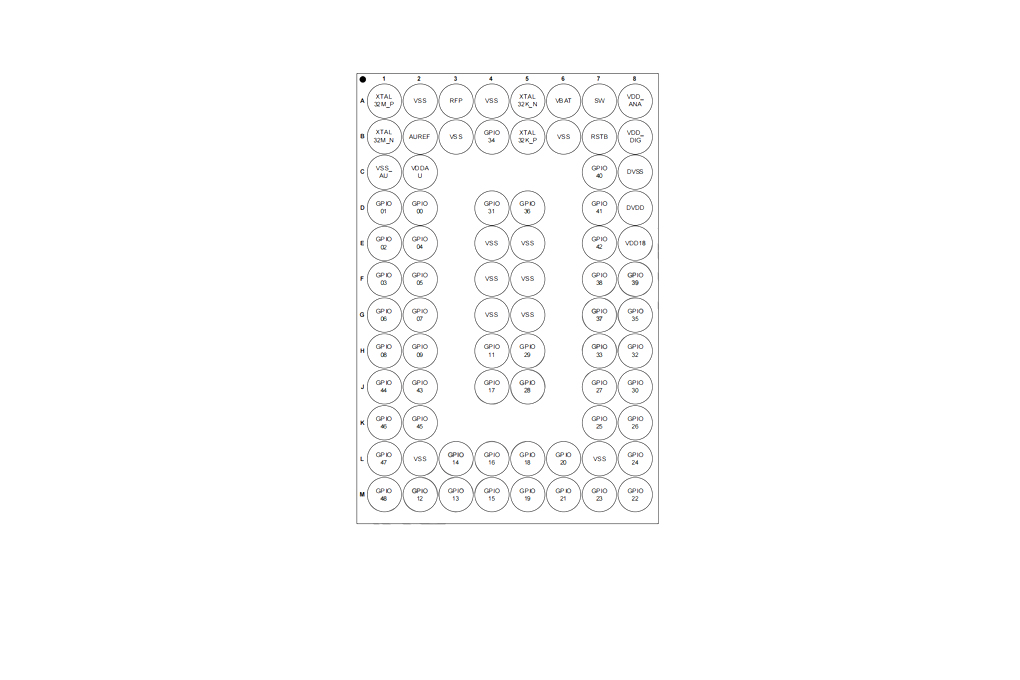

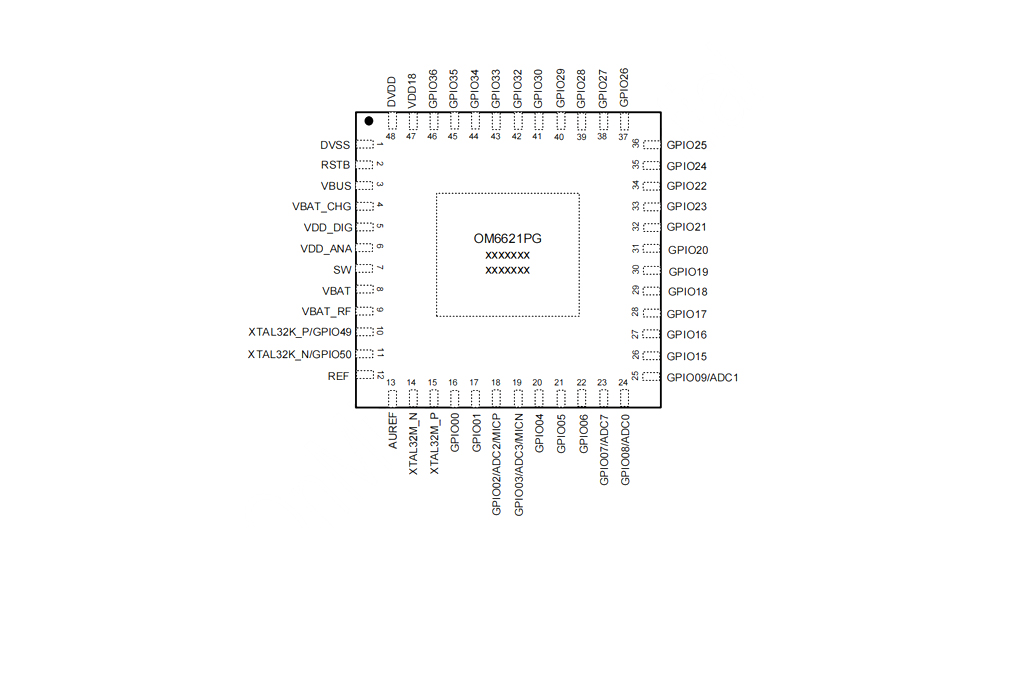

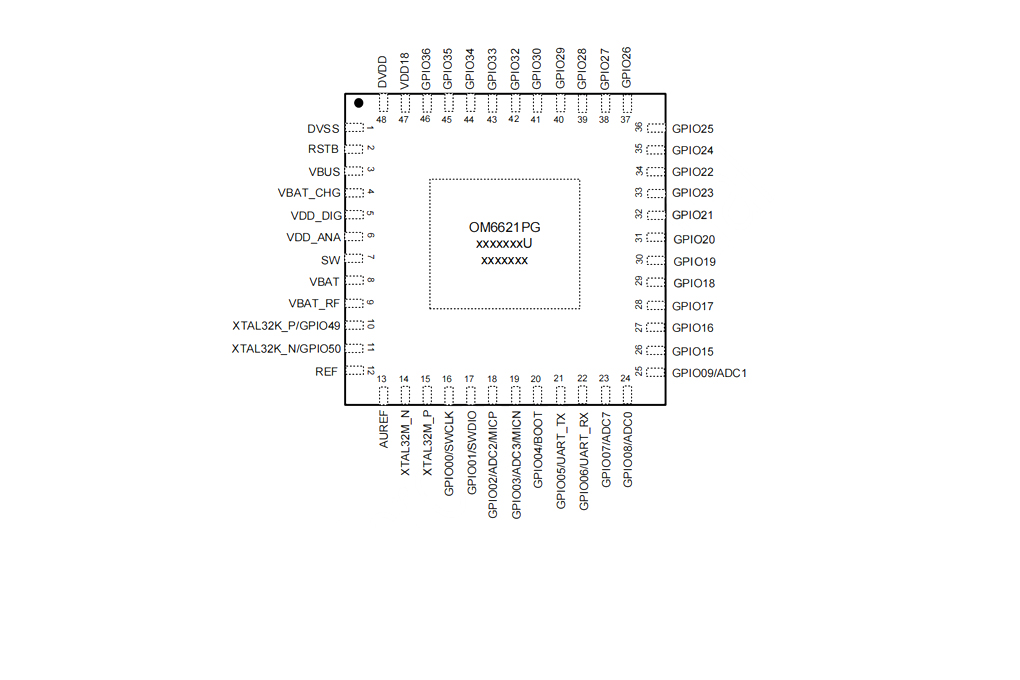

QFN-48、QFN-64、BGA-76
-
OM6621Px(高性能蓝牙低功耗无线芯片)详细资料 OM6621Px为深圳市动能世纪分销代理昂瑞微的一颗高性能蓝牙低功耗无线芯片,且提供全方面的技术支持。 OM6621Px 是一款针对蓝牙低功耗和专有 2.4GHz 应用而优化的真正系统级芯片(SoC)解决方案。它集成了高性能、低功耗的射频收发器、蓝牙基带以及丰富的周边 I/O 扩展功能。OM6621Px 还集成了电源管理功能,以提供高效的 电源管理。该方案主要面向 2.4GHz 蓝牙低功耗系统、专有 2.4GHz 系统、人机交互设备(智能手表、手环、智能门锁、智能开关等)、运动休闲设备、手机配件及消费电子产品。OM6621Px 片上蓝牙系统支持 BLE 5.1 的全部功能。该芯片集成了最高128MHz的高性能MCU、GPIO、DMA、UART、I2S、I2C、SPI、定时器、RTC、看门狗、PIC_DEC,支持32MHz外部晶振,并集成了多功能12位ADC。OM6621Px支持基于用户定义IDE的片上SFLASH MCU开发 及JTAG软件升级。
应用领域
关联产品
型号
Core
OM6621PG
OM6621PW
OM6621EM
OM6621FB
ARM® Cortex™-M4F
ARM® Cortex™-M4F
ARM® Cortex™-M4
ARM® Cortex™-M4
运行频率
128MHz
128MHz
64 MHz
64 MHz
Flash
1MB
2MB
512kB
128KB
SRAM
392KB
392KB
40KB
16 kB
ROM
/
/
/
/
Efuse
/
/
/
/
Protocols
BLE 5.1(LE S2/S8)/2.4G Proprietary Broadcaster/Central/Observer/Peripheral mesh
BLE 5.1(LE S2/S8)/2.4G Proprietary Broadcaster/Central/Observer/Peripheral mesh
BLE 5.1/2.4G Proprietary Slave
BLE 5.1/2.4G Proprietary Slave
PHYs
2Mbps/1Mbps 500kbps/125kbps
2Mbps/1Mbps 500kbps/125kbps
2Mbps/1Mbps
2Mbps/1Mbps
Voltage range
2.7V to 3.6V
2.7V to 3.6V
1.8V to 3.6V
1.8V to 3.6V
DC-DC Buck
Y Charger circurt Li batter
Y Charger circurt Li batter
Y Charger circurt Li batter
N Charger circurt Li batter
RX
6.8mA
6.8mA
4.9mA
13.5mA
TX
6.4mA@0dBm
6.4mA@0dBm
4.9mA@0dBm
14mA@0dBm
OFF Mode @IO wake up only
1.6uA
1.6uA
1.2uA
/
Sleep Mode with 32KHz RTC
2.6uA
2.6uA
/
/
Sleep Mode all SRAM retention, with 32KHz RTC System ON, full all RAM retention, wake on RTC
7.4uA
7.4uA
2.9uA
3.0uA
TX Power
-20dBm ~ +9dBm
-20dBm ~ +9dBm
-20dBm ~ +7dBm
-20 to +10dBm
Sensitity
-96dBm@1Mbps@BLE
-96dBm@1Mbps@BLE
-97dBm@1Mbps
-96dBm@1Mbps@BLE
SPI
2*Master or 2*Slave QSPI LCD QSPI PSRAM
2*Master or 2*Slave QSPI LCD QSPI PSRAM
1*Master
1*Master or 1*Slave
IIC (TWI)
3*Master or 3*Slave
3*Master or 3*Slave
1*Master or 1*Slave
N
UARTE
2
2
2
3
PWM
4
4
1
6
QDEC
3
3
N
N
PDM
N
N
N
N
IIS (TDM)
1
1
1
N
USB+USB(GPIO)
N
N
N
N
CAN 口
/
/
/
/
Analog comparator
0
0
N
N
ADC
8*12bit (Single/differential)
8*12bit (Single/differential)
8*12bit (Single)
7*10bit (Single)
Audio DMIC /AMIC
Audio 16bit ADC,SNR 93dBm
N
Audio 16bit ADC,SNR 93dBm
Audio 16bit ADC,SNR 93dBm
NFC
N
N
N
N
TRNG
N
N
N
N
Touch (Keyboard Key Scan)
N
N
Y
Y
Temperature sensor
N
N
N
N
Clocks(时钟信号来源)
32M crystal/32.768k crystal 32M RC/32.768K RC
32M crystal/32.768k crystal 32M RC/32.768K RC
32MHz crystal, 32MHz RC/32.768KHz RC
32MHz crystal, 32MHz RC, 32.768KHz RC
Timers/Counter
1*16bit Advanced 1*16bit 1*ch PWM 1*16bit 4*ch PWM
3*16bit
3*16bit
3*16bit
RTC (Real-Time Counter)
N
N
1*32bit
1*32bit
WDT (Watchdog Timer)
1*12bit
Y
1*12bit
1*12bit
Download Debug
SWD
SWD
SWD
SWD
GPIO (Max)
23
12
31+2Input IO
47+3Input IO
封装形式
QFN32 4*4
QFN20 3*3
QFN48 6*6
QFN64 7.5*7.5
运行温度
-40 to 85°
-40 to 85°C
-40 to 85°C
-40 to 85°C
产品选型表
ONMICRO系列产品选型
注:选型表数据量大,可用AI工具进行筛选
