汽车电子诊断通信
CAN总线的应用已经无处不在地深入到生产生活学习的各个领域，主流CAN总线应用层协议有CANopen、DeviceNet、和SAE J1939，对智能交通、医疗器械、汽车和船舶电子、智能建筑和工业自动化等行业产生十分重要的影响。
特性
数据通信具有突出的可靠性、实时性和灵活性
采用多主工作方式
采用多主竞争式总线结构，具有多主战运行和分散仲裁的串行总线以及广播通信特点
电压工作范围 6V≤VBAT≤36V
具有超低休眠电流
IBAT（SB）=0.18μA @VDD=0.5V
关断状态下，具有很小的静态电流
IBAT=110μA @ IDD≦3μA n 能兼容 ISO9141
具有过温预警功能
具有 K 总线短路预警功能
典型传输速度为 200 kbaud

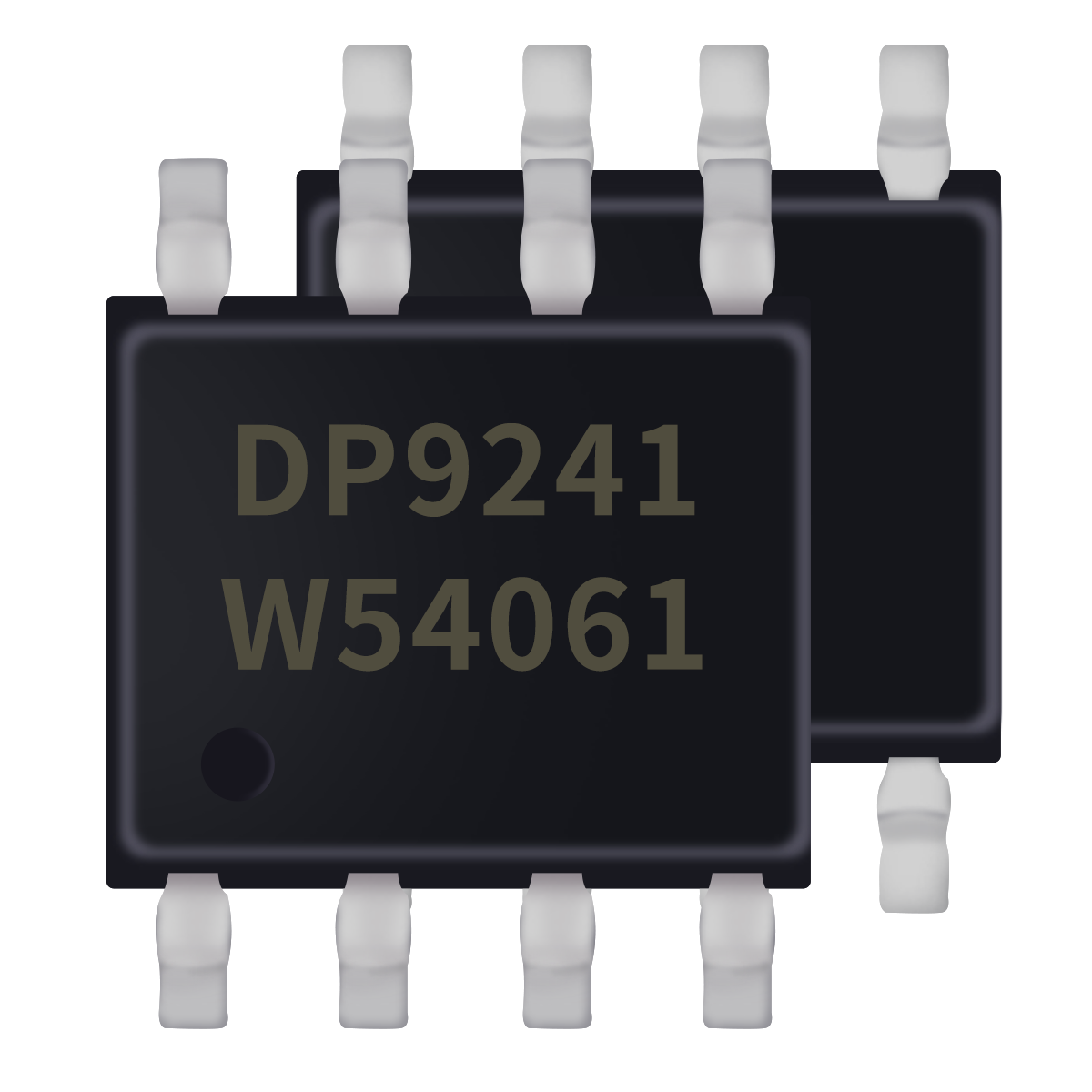

适用芯片
原理图
关于我们
国家高新技术企业——深圳市动能世纪科技有限公司成立于2000年，专注于物联网核心射频芯片的供应和方案服务。20多年来，动能世纪组建了一支专业且经验丰富的销售与技术团队，坚持以客户为中心，售前售后服务全程跟进。在IOT领域为客户提供整体产品技术方案输出，针对客户产品提出Costdown以及升级方案。
动能世纪作为IOT行业最靠近应用层的一环，一直致力于将更好的产品推向RFID的市场和各种射频的应用领域，产品覆盖于125K, 13.56M, Sub-1G，2.4G, BLE, LoRa, ZigBee, WiFi以及低功耗MCU，在校讯通、物流管理、电动车防盗、人员定位等RFID领域已经占据主要地位，得到了物联网客户群的广泛认可，真正做到IOT领域一站式服务。
公司以“因为专注，所以专业”为核心价值观，与全球IC制造原厂、代理商建立了良好的合作关系，与国内知名设计厂商达成合作，授权代理。动能世纪深耕有源RFID领域，代理的2.4G系列产品，成为智慧城市、智慧校园、智慧农业、智能家居等领域的主流方案，在货架标签、资产管理、冷链运输等领域逐步打开市场；新推出智能门锁13.56MHz产品线，主打稳定、超低功耗自动唤醒功能。
汽车电子诊断通信
CAN总线的应用已经无处不在地深入到生产生活学习的各个领域，主流CAN总线应用层协议有CANopen、DeviceNet、和SAE J1939，对智能交通、医疗器械、汽车和船舶电子、智能建筑和工业自动化等行业产生十分重要的影响。
工作原理：
应用在汽车上的CAN收发器是CAN控制器与物理总线之间的接口，可以提供对总线的差动发送和接收功能;高速光电耦合器的作用是实现总线上各CAN节点间的电气隔离;通过对CAN制器工作状态的设置，进行报文的发送和接收;微处理器负责CAN控制器的初始化，通过控制CAN控制器实现数据的接收和发送等通讯任务，同时它还可以控制执行单元的工作状态，并通过1O 口采集、上传数据。
优势特点：
1.数据通信具有突出的可靠性、实时性和灵活性
2.采用多主工作方式
3.采用多主竞争式总线结构，具有多主战运行和分散仲裁的串行总线以及广播通信特点
完全兼容“ISO 11898”标准；
内置过温保护；
过流保护功能；
显性超时功能；
带总线唤醒功能的低电流待机模式（典型值 5μA）；
未上电节点不干扰总线；
至少允许 110 个节点连接到总线；
高速 CAN，传输速率可达到 1Mbps；
高抗电磁干扰能力；
提供 HVSON8 / DFN3*3-8，小外形，无引脚封装
完全兼容“ISO 11898”标准；
内置过温保护功能；
总线端口±70V 耐压；
驱动器（TXD）显性超时功能；
待机总线（BUS）显性超时功能；
带唤醒功能的低功耗待机模式；
SIT1042T/3 I/O 电压范围支持 3.3V 和 5V MCU；
VCC 和 VIO 电源引脚上具有欠压保护；
高速 CAN，支持 5Mbps CAN FD（灵活数据速率）；
高抗电磁干扰能力；
未上电节点不干扰总线；
支持 HVSON8 / DFN3*3-8，小外形，无引脚封装。
完全兼容“ISO 11898-2:2016”标准
内置过温保护
总线端口±40V 耐压
驱动器（TXD）显性超时功能
带远程唤醒功能的低功耗待机模式
DP1044T/3 I/O 电压范围支持 3.3V 和 5V MCU
VCC 和 VIO 电源引脚上具有欠压保护
高速 CAN，支持 5Mbps CAN FD（灵活数据速率）
高抗电磁干扰能力
未上电节点不干扰总线
TXD 至 RXD 典型环路延时小于 100ns
完全兼容“ISO 11898”标准；
内置过温保护；
过流保护功能；
显性超时功能；
静音模式；
未上电节点不干扰总线；
至少允许 110 个节点连接到总线；
高速 CAN，传输速率可达到 1Mbps；
高抗电磁干扰能力；
提供 HVSON8 / DFN3*3-8，小外形，无引脚封装
完全支持 CAN V2.0B 技术规范，通讯速率为1 Mb/s
对头两个数据字节进行滤波（针对标准数据帧）
单触发模式确保报文发送只尝试一次
工作电压范围 2.7V 至 5.5V
5 mA 典型工作电流
1 µA 典型待机电流 （休眠模式）
温 度 （℃）：-40°C 至 +85°C
