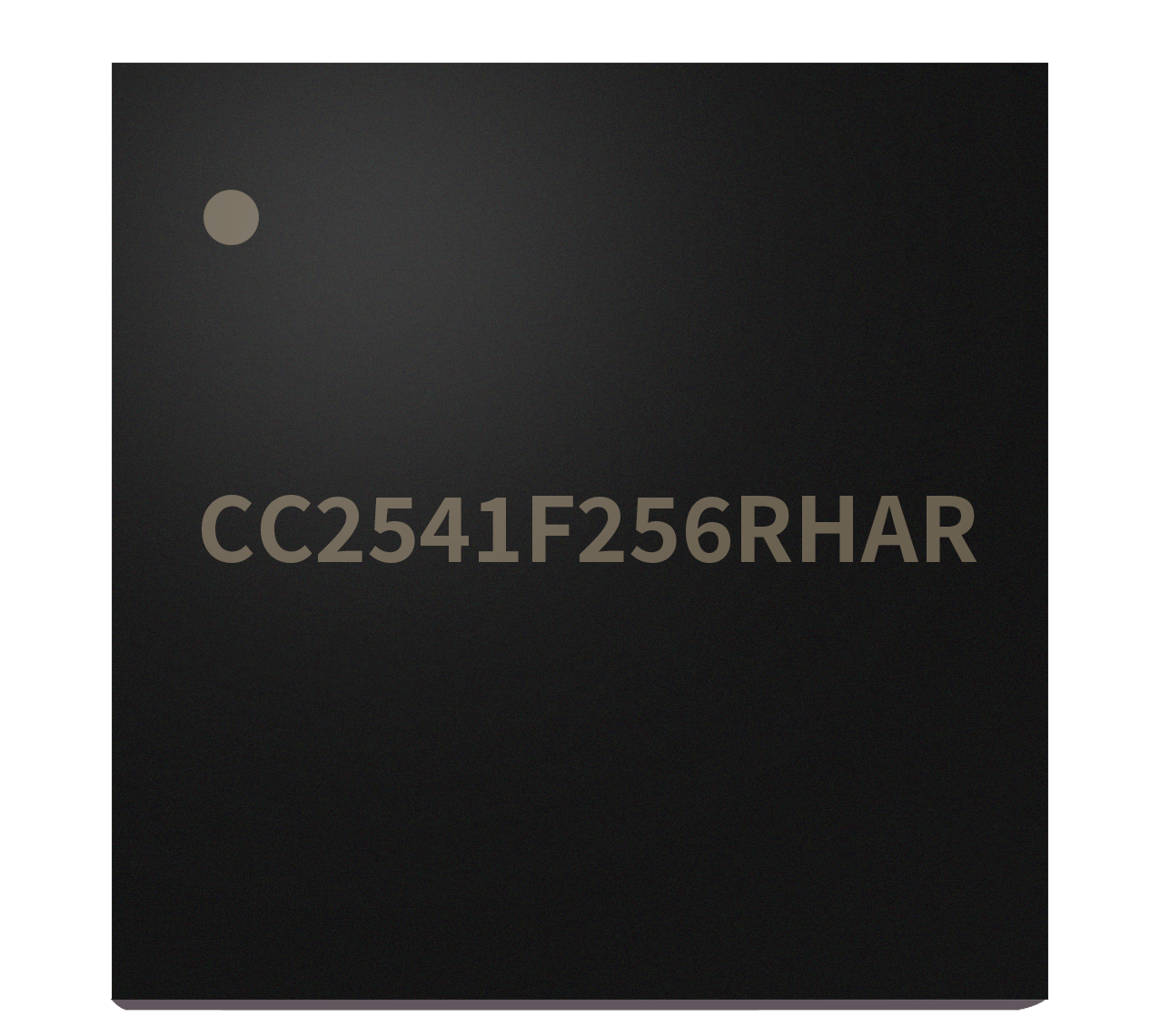

CC2541F256RHAR
超低功耗BLE蓝牙4.0芯片
产品概述
-

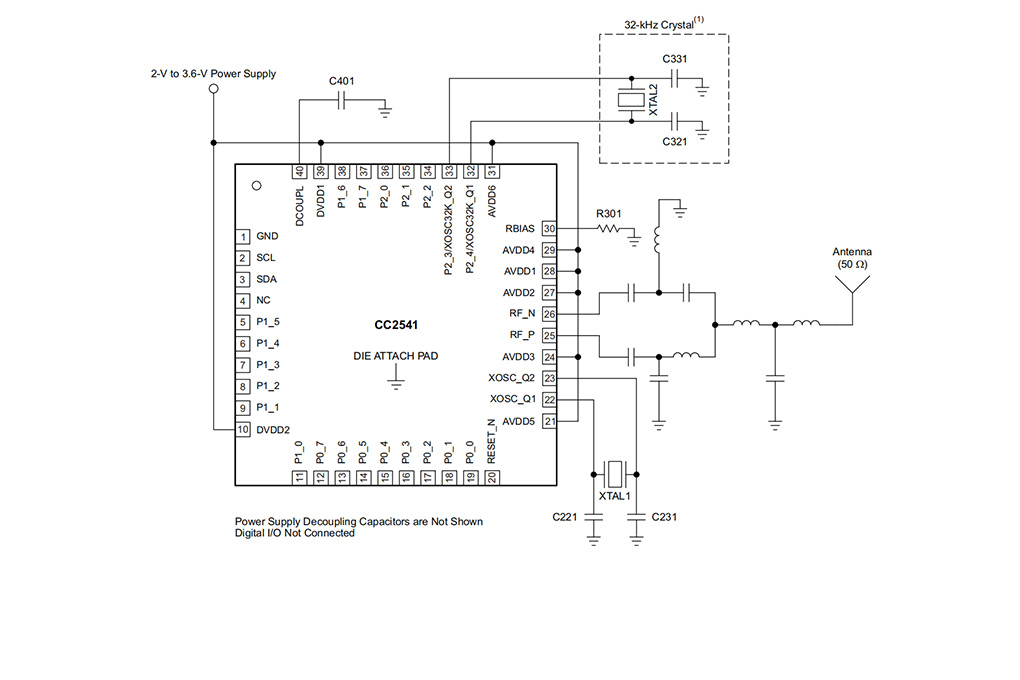

符合 2.4 GHz 蓝牙低功耗标准及专有射频系统级芯片 支持 250 kbps、500 kbps、1 Mbps、2 Mbps 数据速率;卓越的链路预算,无需外部前端即可实现长距离应用 可编程输出功率高达 0 dBm;卓越的接收灵敏度(1 Mbps 时为 -94 dBm)、选择性和抗干扰性能 适用于需符合全球射频法规的系统:ETSI EN 300 328 和 EN 300440 2 类(欧洲)、FCC CFR47 第 15 部分(美国)以及 ARIB STD-T66(日本) 布局 外部元件极少 提供参考设计 6 mm × 6 mm QFN-40封装 与CC2540引脚兼容(不使用USB或PC时)低功耗 工作模式接收电流低至:17.9 mA 活动模式 TX(0 dBm):18.2 mA 电源模式 1(4 秒唤醒):270 µA 电源模式 2(睡眠定时器开启):1 µA 电源模式 3(外部中断):0.5 μA 宽供电电压范围(2 V-3.6 V) 兼容 TPS62730 工作模式下低功耗 接收电流低至:14.7 mA(3 V 供电) 发射电流(0 dBm):14.3 mA(3 V 供电) 高性能、低功耗的 8051 微控制器内核,支持代码预取;128 KB 或 256 KB 的系统内可编程闪存 8 KB RAM,在所有功耗模式下均保持数据 支持硬件调试 全面的基带自动化功能,包括自动应答和地址解码 在所有功耗模式下均保持所有相关寄存器 外设 强大的五通道DMA 通用定时器(一个16位,两个8位) 红外生成电路 带捕获功能的32 kHz睡眠定时器 精确的数字RSSI支持 电池监测和温度传感器 12位ADC,具有八个通道和 可配置的分辨率 AES安全协处理器 两个强大的USART,支持 多种串行协议 23个通用I/O引脚 (21个4 mA,2个20 mA) I²C接口 2个I/O引脚具有LED驱动能力 看门狗定时器 集成高性能比较器开发工具 CC2541评估模块套件 (CC2541EMK) CC2541 迷你开发套件 (CC2541DK-MINI) SmartRFTM 软件 支持 IAR Embedded WorkbenchTM
-

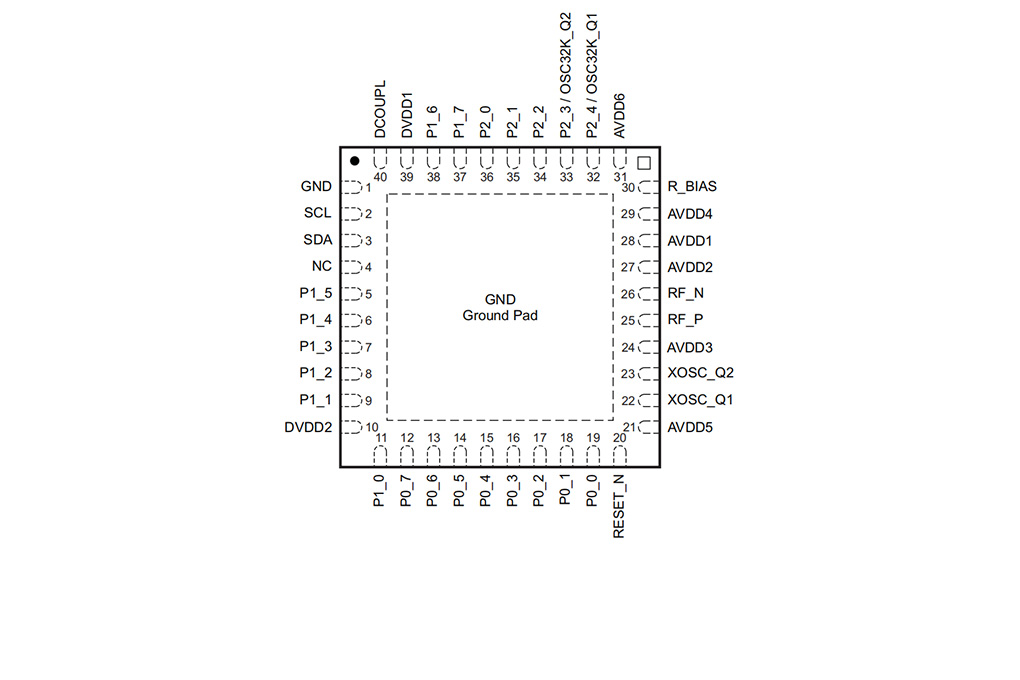

QFN-40
-
CC2541F256RHAR为深圳市动能世纪分销代理 TI的一款超低功耗BLE蓝牙4.0芯片。

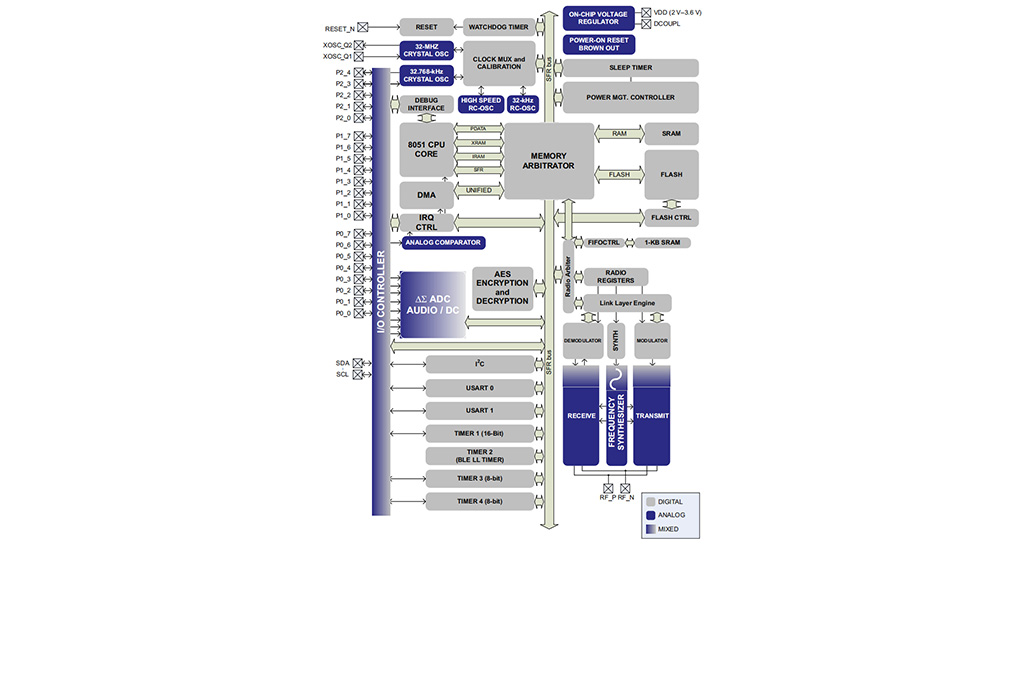

CC2541 是一款针对蓝牙低功耗和专有 2.4 GHz 应用而优化的、具有卓越功耗表现的真正系统级芯片(SoC)解决方案。它能够以较低的总物料成本构建可靠的网络节点。CC2541 将领先射频收发器的卓越性能与符合行业标准的增强型 8051 MCU、系统内可编程闪存、8 KB RAM 以及众多其他强大的支持功能和外设相结合。CC2541 非常适合需要超低功耗的系统。这通过多种工作模式来实现。工作模式之间的短切换时间进一步降低了功耗。 若 CC2540 不使用 USB 接口,且 CC2541 不使用 I2C/额外 I/O 接口,则 CC2541 与采用 6 mm × 6 mm QFN40 封装的 CC2540 引脚兼容。与 CC2540 相比,CC2541 的射频电流消耗更低。CC2541 不具备 CC2540 的 USB 接口,且在 TX 模式下的最大输出功率较低。此外,CC2541 还新增了一个硬件 I2C 接口。 CC2541 与针对 CC2533RF4CE 优化的 IEEE 802.15.4 SoC 引脚兼容。CC2541 提供两种不同版本:CC2541F 128 和 CC2541F 256,分别配备 128 KB 和 256 KB 的闪存。
